招财猫结构设计

版本:V0.1
日期:2026-05-18
状态:结构方案整理稿,后续尺寸以实物测量、供应商图纸和 3D 建模校核为准。

设计目标

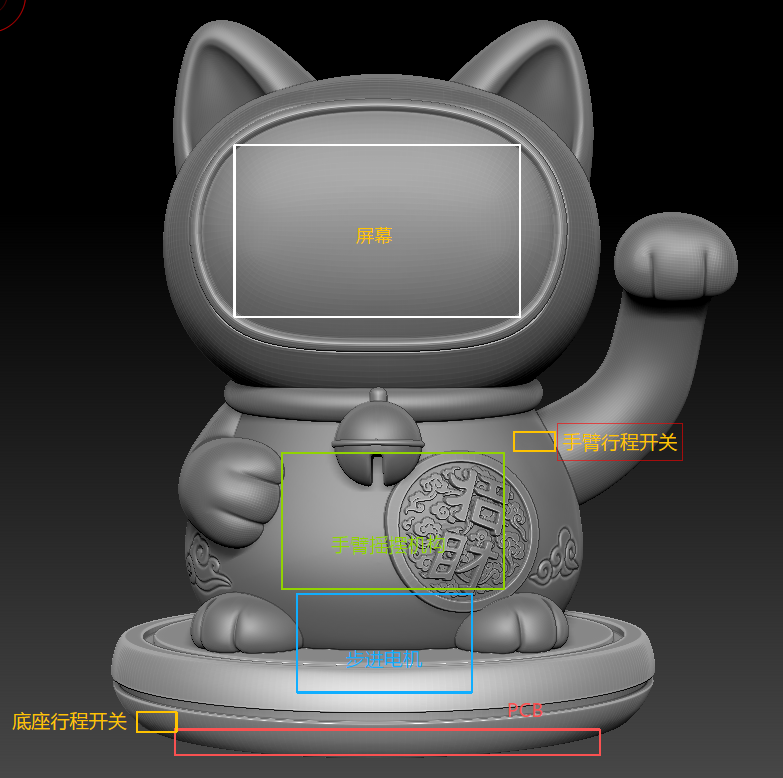

招财猫整体示意图

本项目为带屏幕、手臂下压/摆动触发和旋转底座的招财猫结构设计。结构需要同时满足外观完整、屏幕可靠固定、底座步进电机旋转、旋转位置归零、手臂下压触发、内部装配可维护和后续打样验证。旋转底座归零和手臂下压检测使用两只独立行程开关,二者为同一型号。

核心目标:

模块 目标
外壳 保持招财猫外观完整,内部提供屏幕、底座旋转电机、手臂机构、限位开关和线束空间
屏幕 正面开窗显示,槽位定位可靠,装配后不松动、不顶压排线
手臂 手臂下压/复位顺畅,触发行程开关稳定,无明显卡滞和碰壳
驱动 步进电机用于驱动底座整体旋转,不参与手臂曲柄/连杆驱动
归零/触发 两只同型号行程开关分别用于旋转底座机械零位校准和手臂下压触发,触发点均可微调

屏幕与槽位参考

屏幕型号文件名参考:ZJY200-2432KHWIG25。屏幕外形、安装边界、可视区、排线方向和开窗尺寸以 DWG/图纸为准。

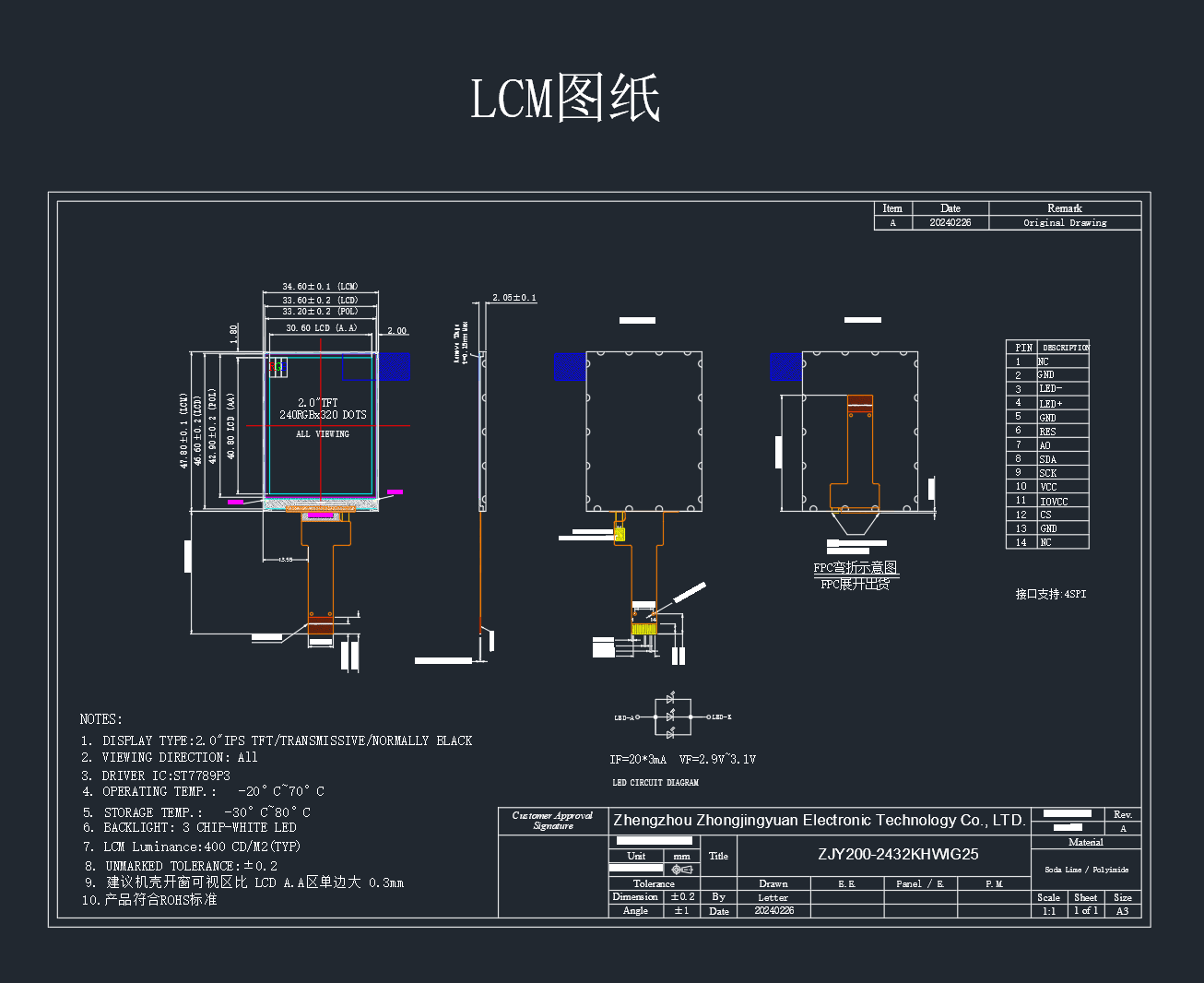

屏幕图纸

以下图片作为屏幕槽位以及上盖参考,图内尺寸无意义,详细尺寸请参考屏幕DWG图纸文件

注意:

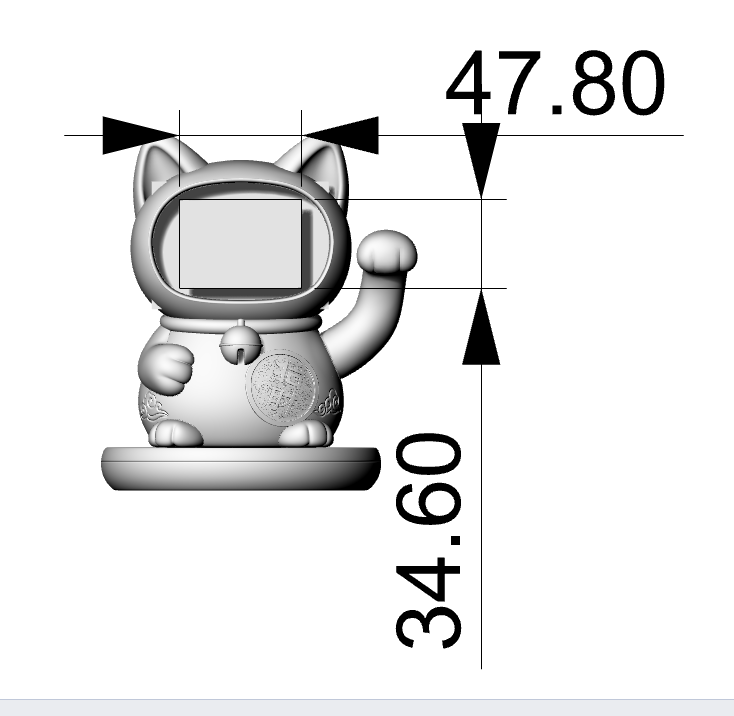

屏幕槽位参考 1
屏幕槽位参考 2

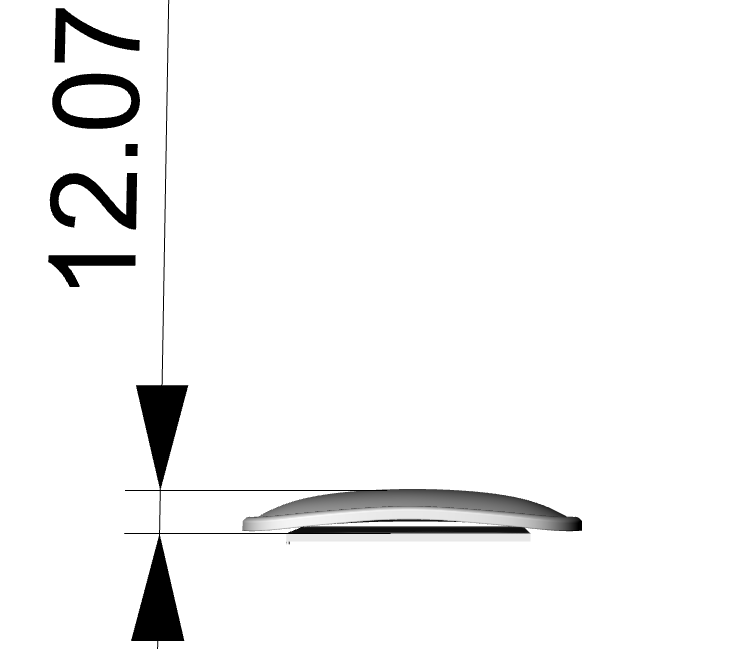

屏幕上盖参考

关联文件:

手臂摇摆机构参考

用于参考手臂摆杆、转轴、肩部轴套、触发片和机构空间布置。注意:底座步进电机不用于驱动手臂。

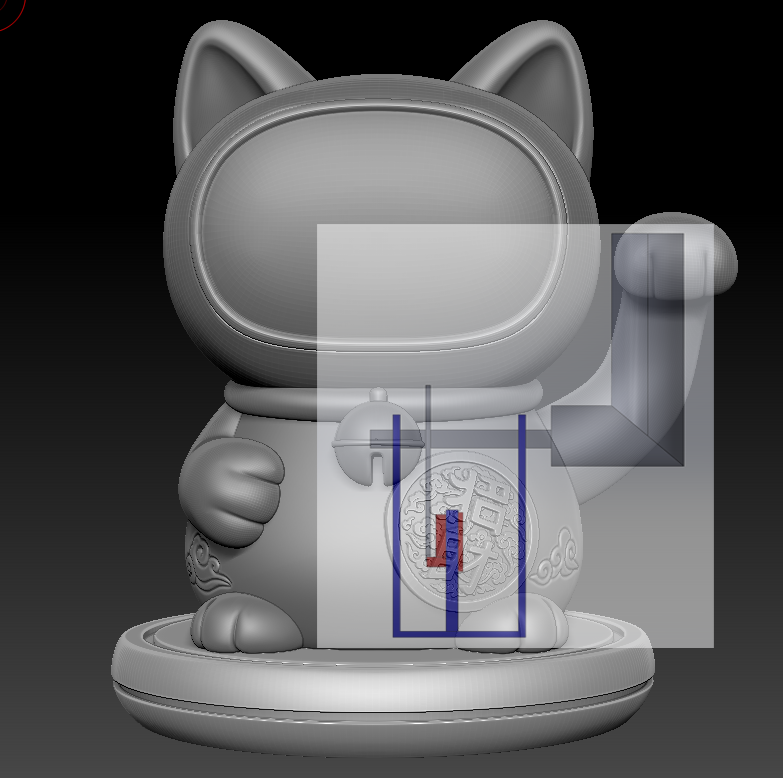

手臂摇摆机构示意图

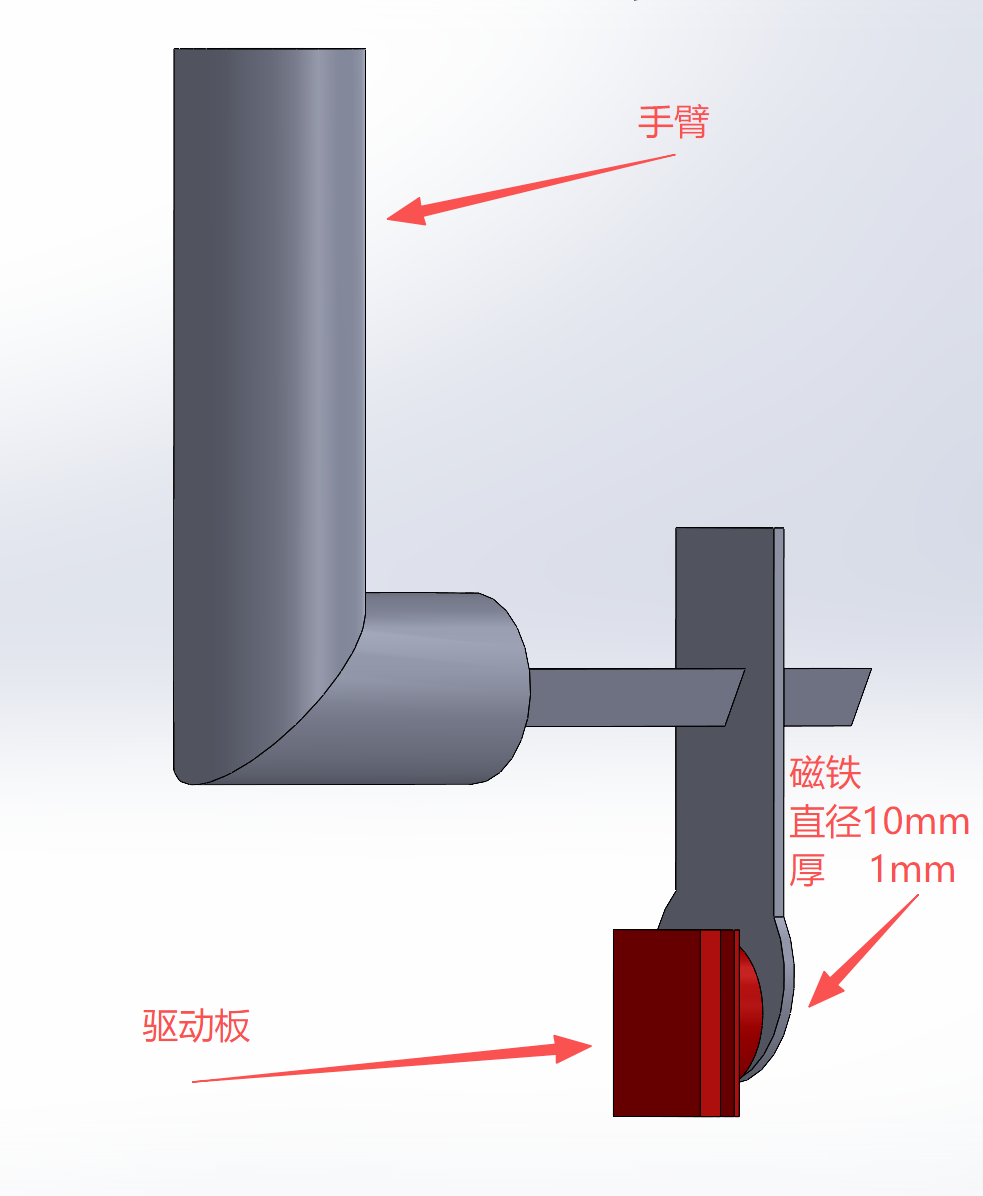

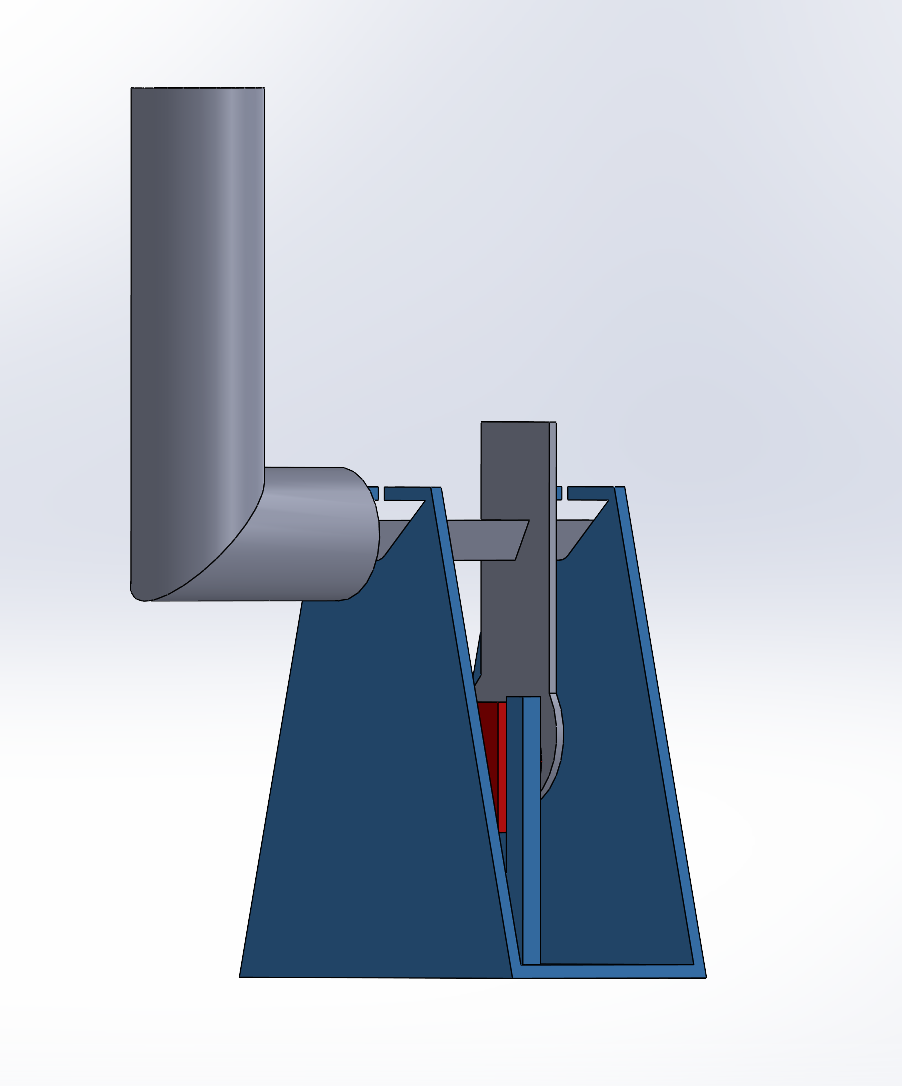

手臂摇摆机构参考 1
手臂摇摆机构参考 2

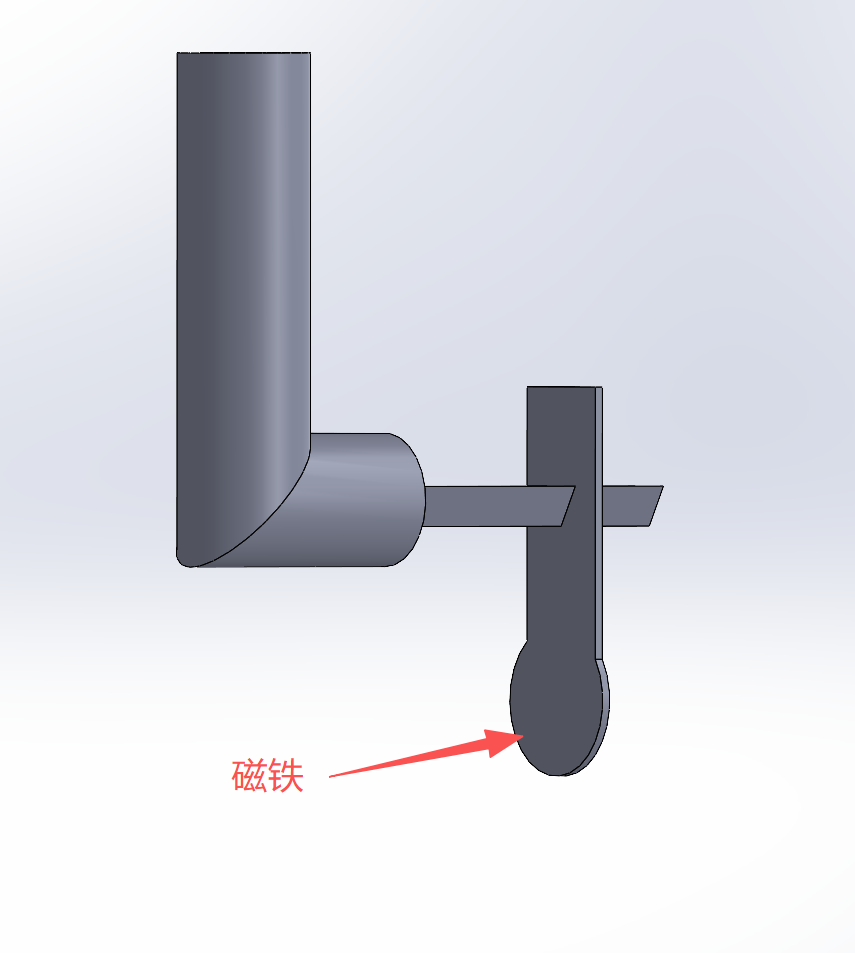

手臂摇摆机构参考 3

手臂摇摆采用电磁驱动方式,详细尺寸和安装接口参考 STEP 模型:

市售成品内部结构参考

用于参考成品内部空间分配、壳体分件、安装柱、加强筋和机构避让方式。

市售成品内部参考图 1
市售成品内部参考图 2
市售成品内部参考图 3
市售成品内部参考图 4

底座旋转驱动与手臂下压行程开关参考

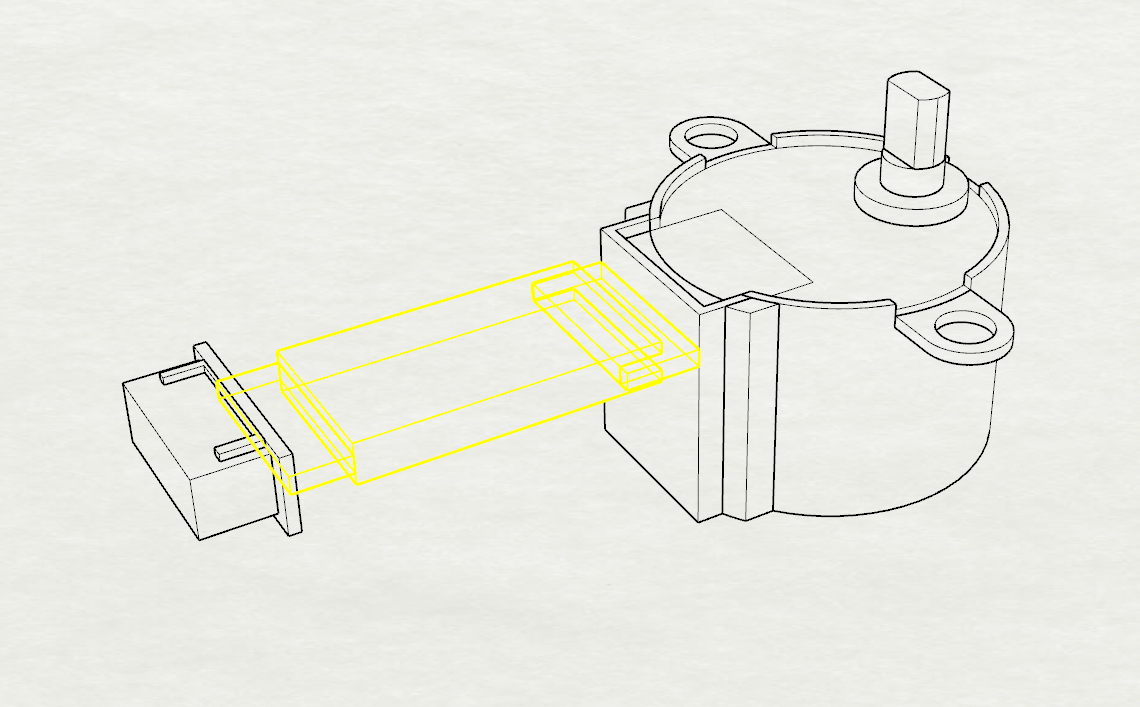

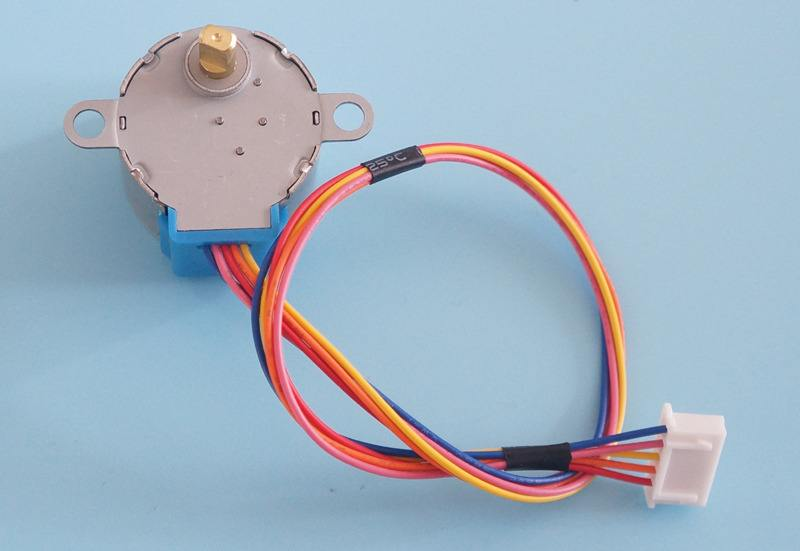

步进电机参考 1
步进电机参考 2

两只同型号行程开关分别用于两类位置检测:一只用于旋转底座归零校准,另一只用于用户下压招财猫手臂并触发老虎机交互。旋转归零开关建议固定在底座固定件上,由旋转底座的归零凸台触发;手臂下压开关建议固定在手臂运动路径附近,由手臂摆杆或独立触发片触发。

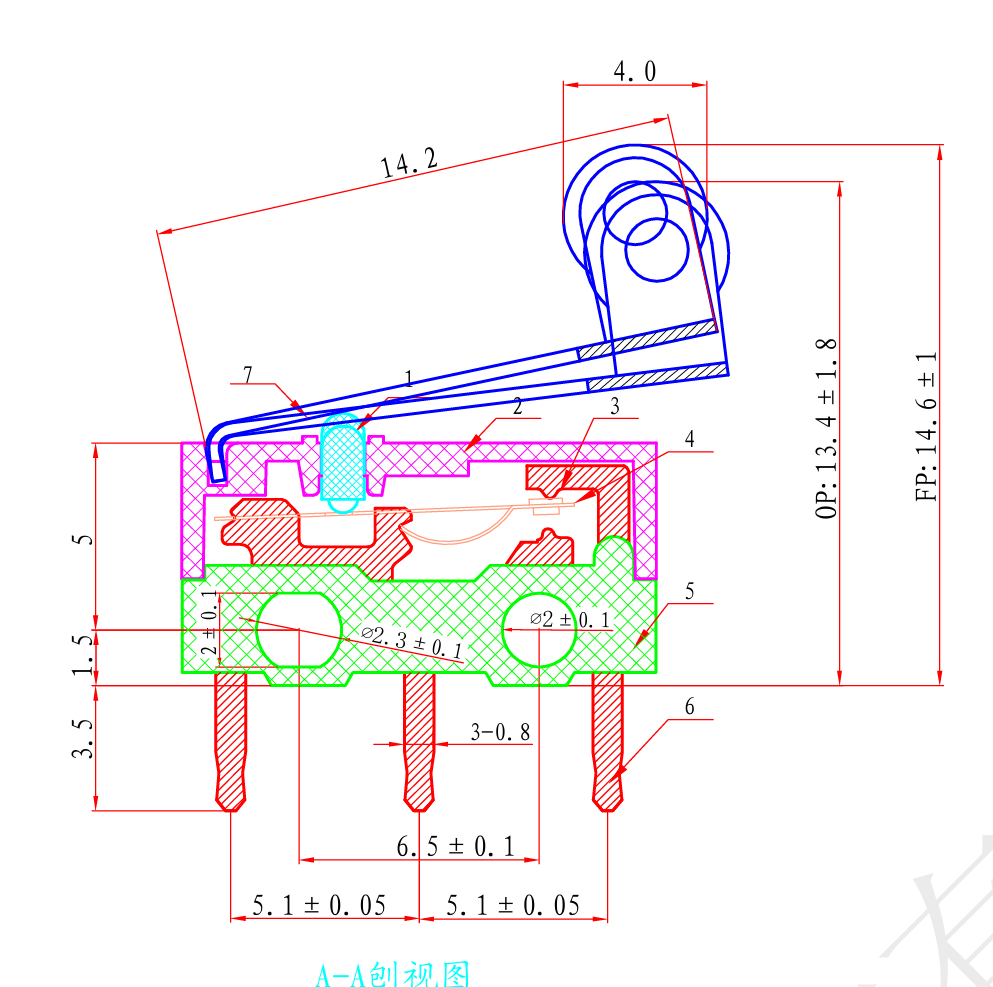

限位开关尺寸参考

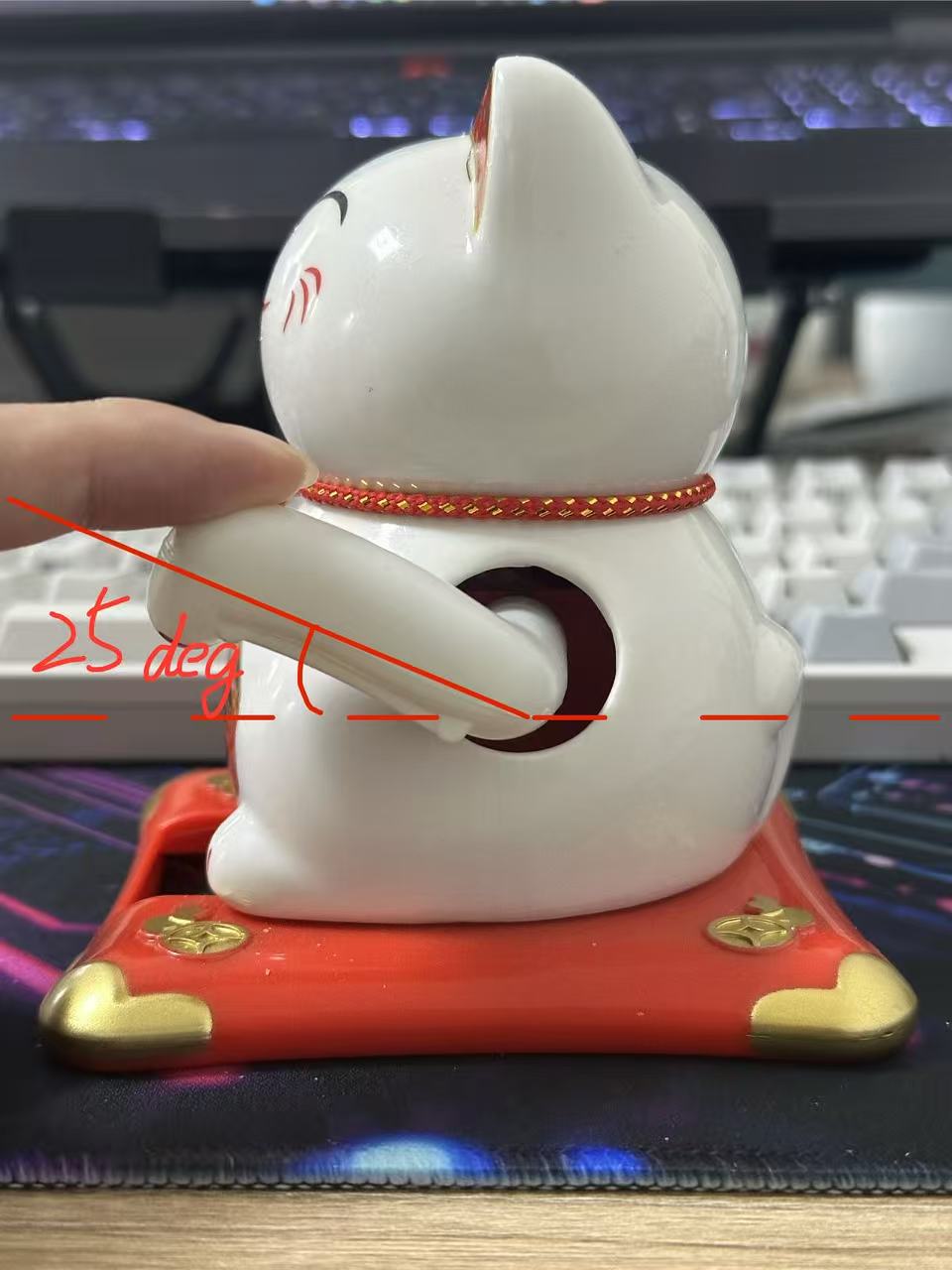

当用户将招财猫手臂下压到如下图位置时,应触发行程开关

手臂老虎机触发限位开关位置参考

关联文件:

旋转底座

步进电机用于驱动旋转底座,建议通过独立支架固定在底座或底座中框上。支架需要保证电机输出轴与底座旋转中心对齐,并允许少量调试空间。

详细尺寸参数:

注意:

PCB 模型:

文件清单

文件 用途
屏幕图纸_ZJY200-2432KHWIG25.dwg 屏幕尺寸与安装图纸
屏幕图纸.png 屏幕图纸预览
屏幕槽位参考 (1).png / 屏幕槽位参考 (2).png 屏幕安装槽参考
屏幕上盖参考.png 屏幕压盖/上盖参考
步进电机.3dm 底座旋转电机 3D 模型
stepd-01-data-sheet-1143075.pdf 28BYJ-48-5V 步进电机 datasheet
步进电机参考 (1).png / 步进电机参考 (2).png 电机外观和安装参考
C2681582_行程开关_JL010_规格书_WJ254010.PDF 旋转归零和手臂下压两只同型号行程开关规格书
限位开关尺寸参考.png 限位开关尺寸参考
手臂摇摆电磁驱动板.STEP 手臂电磁驱动板 STEP 模型
TQ_Cat_Board_ECAD-MCAD.step 主控 PCB STEP 模型
手臂摇摆机构参考 (1).png / (2).png / (3).png 手臂摆杆/触发机构参考
手臂老虎机触发限位开关位置参考.jpg 限位触发位置参考
市售成品内部参考图 (1).jpg - (4).jpg 成品内部结构参考
